Фундамент - это отдельная конструкция здания или сооружения, принимающая все вертикальные и горизонтальные
нагрузки на основание здания, как постоянные, так и временные, возникающие в надземных частях,
и передающая давление от этих нагрузок на основание.
На верхней поверхности фундамента или обрезе располагаются надземные части здания.
Нижняя плоскость фундамента или подошва соприкасается с основанием.
По типу конструкций фундаменты различают:
- - ленточные,
- - столбчатые,
- - сплошные (монолитная плита)
- - свайные
По технологии возведения:
- сборные
- - монолитные
- - сборно-монолитные
- - мелкого заложения (до 5 м от поверхности земли) и глубокого (более 5 м).
По восприятию нагрузки:
Жесткие работают преимущественно на сжатие (например бетонные), гибкие - на растягивающие и скалывающие усилия (к ним относятся фундаменты с железобетонным подушками).
Бетон и железобетон являются основными материалами для возведения фундаментов. В массовом жилищном строительстве в основном применяются сборные железобетонные элементы.
В малоэтажном строительстве используют бута, бутобетона и обожженный кирпич.
Столбчатые фундаменты устраиваются при небольших нагрузках на основание на песчаную, графитную уплотненную подготовку толщиной 100 мм. Модуль фундамента составляет 30 см, высота - 1,5, 1,8, 2,4, 3, 3,6, 4,2м - от нижней опоры до верха подстаканника.
Фундаменты данного типа применяют в каркасных зданиях различной этажности либо в малоэтажных зданиях (каркасных и бескаркасных).
Столбчатые фундаменты, устраиваемые под малоэтажными зданием с несущими стенами, располагают под углами стен, на пересечениях наружных
и внутренних стен и под простенками. На них под стены укладывают перемычки или фундаментные балки.
Столбчатые фундаменты под колонны каркасных, а также крупнопанельных зданий выполняют сборными из железобетонных элементов,
состоящих из подушки и фундаментного столба или из блока стаканного типа, образующих башмак.
1 - колонна
2 - сетка арматурная
3 - клинья деревянные
4 - зашитный слой: 35 мм - с подготовкой,
75 мм - без подготовки.
|
|
Ленточные фундаменты бывают сборными и монолитными.
Сборные ленточные фундаменты состоят и опорной подушки и бетонных блоков.
В зависимости от проектируемого температурного режима цокольного этажа наружные цокольные панели могут быть утеплёнными
(одно- или трёхслойными) или неутеплёнными. В цокольных панелях под внутренние стены предусматриваются проёмы для сквозного прохода
и пропуску инженерных коммуникаций.
Для малоэтажных зданий применяются монолитные ленточные конструкции фундаментов, выполняемые из бетона, бутобетона или бутовой кладки.

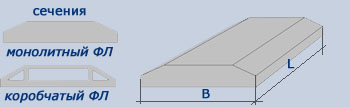

| Опорная подушка: |  |
В = 2; 2,8 м, L = 0,8; 1; 1,2; 1,6; 2; 2,4 м .
H = 250, 350, 500 мм,
Фундамент блочный столбчатый устраивается сверху на подушку:
В = 0,3; 0,4, 0,5; 0,6, 0,8 м, L = 1,2; 2,4 м . H = 600 мм
Сплошные (плитные) фундаменты применяются при слабых грунтах на строительной площадке или при значительных нагрузках от здания,
при разрушенных, размытых или насыпных грунтах основания, при неравномерной сжимаемости грунтов, при необходимости защиты от
высокого уровня грунтовых вод.
Свайные фундаменты устраивают при строительстве зданий на слабых водонасыщенных грунтах, а также при передаче на основание больших
нагрузок от колонн и стен многоэтажных зданий.
По способу передачи вертикальной нагрузки от здания или сооружения на грунт различают два вида свайных фундаментов: сваи-стойки,
которые проходят через слабые грунты и опираются на толщу прочного грунта, и висячие сваи (или сваи трения), которые плотного грунта
не достигают, удерживаются в слабом грунте за счет его уплотнения и передают нагрузку на грунт трением, возникающим между боковой
поверхностью свай и грунтом.
В зависимости от несущей способности и конструктивной схемы здания сваи размещают в один или несколько рядов или кустами.
Сваи располагают обязательно подо всеми углами здания и в точках пересечения осей стен. Глубину забивки свай назначают, исходя
из несущей способности сваи и грунта основания.
Для обеспечения равномерной передачи нагрузок от стен на сваи по верхним концам последних укладывают монолитные или сборные
железобетонные ростверки, а на кусты свай - оголовки. При сборных ростверках оголовки устанавливают и на одиночные сваи.
В зданиях без подвалов и технических подполий подошва ростверка должна находиться на 0,1-0,15 м ниже планировочных отметок
поверхности земли у здания. При наличии подвала или технического подполья подо всем зданием отметки пола подвала совмещают с
верхом ростверка под наружные и внутренние стены.
Прочность соединения конструкции ростверка со сваей обеспечивают заделкой торца сваи в бетон ростверка. Если ростверк устраивают из сборного железобетона и соединяют со сваей через оголовок, то оголовок устанавливают на сваю, закладные детали ростверка и оголовка сваривают стальными накладками, затем зазоры замоноличивают бетоном.
|
