ТЕХНОЛОГИЯ КАМЕННОЙ КЛАДКИ.
Каменная кладка применяется при возведении фундаментов, несущих и ограждающих конструкций зданий, декоративной отделке.
По виду применяемых материалов каменную кладку подразделяют на кладку из природных и искусственных камней. Для кладки из искусственных камней используют сплошные и пустотелые кирпич или блоки.В зависимости от видов применяемых камней кладка может быть:
- - кирпичная, из глиняного или селикатного кирпича, сплошного или пустотелого;
- - кирпичная с облицовкой, из искусственных камней или блоков;
- - мелкоблочная, из природного камня ракушечника, туфа, или искусственных, бетонных, керамических камней ручной кладкой;
- - тесовая, из природного камня, обработанного до правильной формы;
- - бутовая, из природного камня неправильной формы;
- - бутобетонная, из бута и бетонной смеси.
Кирпичная кладка
Обычный глиняный кирпич имеет размеры 250 х 120 х 65мм, модульный (утолщенный) - 250 х 120 х 88, вес кирпича от 3,6 до 5 кг, плотность - от 1,6 до 1,8 т/куб.м. Марки кирпича 75,100,150,200, 250, 300, водопоглошение до 8%.
Пустотелый и пористый кирпичи могут иметь высоту 65,88 103 и 138 мм, плотность - от 1,35 до 1,45 т/куб.м. Марки кирпича 75, 100 и 150.Кирпичи и камни правильной формы ограничены шестью гранями. Нижнюю и верхнюю называют постелями, две боковые большего размера - ложками, две боковые меньшего размера - тычками.
Постели- поверхности камней, воспринимающие и передающие усилия на лежащие слои кладки.
Ложок - камень, уложенный длинной стороной вдоль стены.
Тычок - камень, уложенный короткой стороной вдоль стены.
Швы - пространство между камнями в продольном и поперечном направлениях, заполненное раствором.
Версты - наружные ряды кирпича при кладке. Существует наружная и внутренняя версты, заполнение между верстами - забутка.

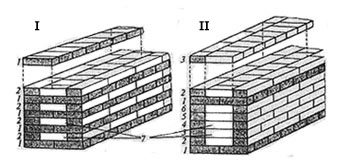

Ложковый ряд - способ укладки, когда наружная верста состоит из ложков.1 - наружная верста; 2 - внутренняя верста 3 - забутка; 4-ложковый ряд; 5- тычковый ряд; 6- горизонтальный шов \рная постель); 7 - вертикальный продольный шов; 8 - вертикальный поперечный шов; 9 - наружная верста кладки.
Тычковый ряд - наружная верста укладывается из тычков.
Кладку называют под расшивку, если наружная стена будет иметь естествен-. иыИ вид и швы кладки заполняют полностью, придавая им различную форму - выпуклую, вогнутую, треугольную, прямоугольную и др. Вподрезку называют кладку с заполнением щвов заподлицо с наружной поверхности стены.
| Виды отделки швов: 1 - впустошовку 2- с заполнением шва (в подрезку); 3 - выпуклый шов 4 - вогнутый шов |
 |
Основные применяемые системы перевязки: однорядная, многорядная и четырехрядная.
Однорядная цепная кладка применима при кладке стен из всех видов кирпича и камней. Кладку выполняют чередованием через один тычковых и ложковых рядов, при этом каждый вертикальный шов между кирпичами или камнями ниже расположенного ряда перекрывают кирпичами или камнями следующего ряда. Вертикальные поперечные швы при такой системе перевязки перекрывают на '/4 кирпича за счет применения кирпичей четверток и трехчетверто! и осуществляя перевязку для продольных швов в полкирпича.
| Многорядная шестирядная кладка, в которой поперечные вертикальные швы перекрывают в каждом ряду, а продольные вертикальные -
только через 5 горизонтальных рядов, т. е. система перевязки предусматривает чередование в наружных верстахщести рядов кирпича
- одного тычкового и пяти ложковых. I - Однорядная цепная система перевязки швов
|
|
- проще и быстрее выполнение работ;
- для работы не требуются кирпичи-трехчетверки;
- в наружные версты укладывают в 1,3 раза меньше целого кирпича;
- объем забутки у однорядной кладки 25%, а у многорядной-42%;
- используют любой бой кирпича для забутки.
Как недостаток системы перевязки можно отметить значительное усложнении выполнения кладки в зимних условиях при отрицательных температурах. Это обусловлено тем, что замерзание раствора в продольных вертикальных швах может вызвать выпучивание наружных или внутренних верст кладки толщиной в 1/2 кирпича, которые не имеют поперечной перевязки на высоту пяти рядов.
Четырехрядную кладку применяют для кладки столбов и узких простенков длиной до 1 м. Допускается совпадение поперечных вертикальных швов в трех смежных рядах кладки. Столбы и простенки следует выкладывать только из цело отборного кирпича. Кладку из кирпича начинают и заканчивают тычковыми рядами. Их располагают в местах опирания балок, прогонов, ферм, плит перекрытий и покрытий, в выступающих рядах кладки - карнизах, поясках, независимо от последовательности кладки рядов принятой системы перевязки. Тычковыми рядами также связывают верстовые ряды с забуткой, поэтому они всегда должны выполчяться из целого кирпича.Типы кладки
Кладку стен с облицовкой применяют для придания фасадам лучшего внешнего вида и повышения сопротивляемости наружных поверхностей стен атмосферным воздействиям. Используют лицевой кирпич, плиты керамические и из натурального камня с обязательной перевязкой всей кладки по типу однорядной или многорядной кладки. Кладку стен с облицовкой кирпичами и камнями правильной формы применяют для оформления фасадов уникальных зданий и объектов массового строительства, для внутренних стен вестибюлей, лестничных клеток, подземных переходов, для замены трудоемкой штукатурки. Облицовку ведут одновременно с кладкой стен или со сдвигом по времени специальным лицевым кирпичем и керамическими камнями различной обработки и расцветки. Наиболее часто применяют такие размеры кирпичей и каменных болков: 250 х 120 х 65 мм, 250 х 120 х 140 мм, трехчетверок - 188 х 120 х 140 мм. Облицовку стен выполняют путем укладки тычковых рядов с заделкой кирпичей на 1/2длины в монолит основной кладки.
Допускают связывание облицовочной кладки с основной с помощью штырей из нержавеющей стали. Применяют различные варианты перевязки облицовочного слоя с кладкой массива стены, должны быть обязательно увязаны, и составлять единое целое с основной кладкой, выполняемой по одно- или многорядной системе перевязки.При однорядной системе перевязки облицовку фасадной плоскости производят чередованием ложкового и тычкового рядов. Лицевой кирпич значительно дороже обыкновенного, по этой причине способ оказывается наименее экономичным, так как половина рядов из лицевого кирпича выполняют тычковым"
При возведении стен по многорядной системе перевязки с фасадной стороны пять ложковых рядов перекрывают одним тычковым. Дорогой лицевой используют более рационально.
Облицовку стен из керамических камней выполняют заведением в массив тычковых рядов через пять ложковых, а при использовании облицовочных камней - тычковый ряд чередуют тремя ложковыми. Для придания облицовочному слою большей архитектурной выразительности перевязку швов допускается выполнять с отступлениями от общих требований: вертикальные поперечные !o можно не перевязывать по всей высоте здания или в пределах 3...5 рядов кладки.Кладку стен облегченной конструкции используют для уменьшения расхода кирпичей и общего снижения собственной массы кладки. Кладка состоит из двух параллельных ложковых стенок с перевязкой тычками через 3...5 рядов, иногда и более. Образовавшуюся полость заполняют теплоизоляционной засыпкой, легким бетоном, блоками или плитами утеплителей. Для большей жесткости конструкции при стенах в два и менее кирпичей тычковые ряды устраивают в разных уровнях в шахматном порядке. Применение облегченных кладок позволяв снизить расход кирпича на 30...40%, значительно сократить трудоемкость и стоимость работ.
Армированная каменная кладка - специфика ее в том, что для повышения прочности в швы укладывают арматурные сетки или отдельные стержни (рис. 6.5). Для поперечного армирования применяют прямоугольные проволочные сетки или сетки "зигзаг". Расстояние между стержнями сетки при их диаметрах 3...8 мм должно быть в пределах 30... 120 мм. Сетки "зигзаг" целесообразно располагать в двух смежных рядах так, чтобы расположение прутков в них было взаимно перпендикулярным. Сетки по вертикали укладывают по проекту, но не реже чем через 5 рядов кладки. Обычно прямоугольные сетки имеют диаметр стержней до 5 мм, "зигзаг" - от 5 до 8 мм. Для обеспечения защитного слоя раствора необходимо, чтобы толщина швов кладки превышала диаметр проволоки не менее чем на 4 мм.Для продольно армирования диаметр сжатой арматуры должен быть не м6енее 3 мм, а растянутой - 8 мм. Армирование осуществляют стержнями или сетками , размещенными как в самой кладке, так и рядом с ней с наружной стороны, крепление с е с кладкой во втором случае осуществляют хомутами, заделанными в кладку. Для предохранения армирования от коррозии в сухих условиях эксплуатации марка должна быть не менее 25, во влажных условиях - не менее 50.
Кладка из керамических, бетонных и природных камней правильной формы. Из керамических камней с поперечными щелевыми пустотами стены, простенки и столбы выкладывают по однорядной системе перевязки. Камни укладывают пустотами вверх на растворах с подвижностью, исключающей затекание раствора в пустоты камней. Толщина вертикальных и горизонтальных швов должна соответствовать швам каменной кладки. При кладке из бетонных и природных камней применяют многорядную систему перевязки, но с укладкой тычковых рядов не реже, чем в каждом третьем ряду.
В связи с новыми требованиями по теплозащите зданий в конструкции наружных кирпичных стен должны быть внесены значительные конструктивные изменения: увеличена их толщина до 4...5 кирпичей при использовании только кирпича или для уменьшения толщины в кладку должен быть введен дополнительный, теплоизоляционный слой.Поэтому наружные стены выполняют в виде трех основных конструктивных схем: массив, массив с утеплителем внутри или на поверхности стены. В последнее время широко внедряют вторую и третью схемы. При укладке утеплителя в теле стены первоначально ведут кладку основной наружной части стены на ВЫСОТУ ЯРУСА (В 1,5 - 2 кирпича). В процессе работ в швы через два ряда кирпичей с шагом 50 смукладывают штыри из нержавеющей стали диаметром 5...8 мм. Выступающий за кладку конец должен на 3...5 см превышать толщину утеплителя. После выполнения кладки на высоту яруса на стержни нанизывают плиточный утеплитель (пенополистирол, роквул), далее на высоту яруса с учетом выступающих стержней выкладывают внутреннюю часть кладки (0,5...1 кирпич). ,
Третья схема предусматривает установку утеплителя с наружной или внутренней сторон кладки. Снаружи, как элемент отделки фасада устанавливают плитный утеплитель, сверху закрепляют отделочную сетку, по ней устраивают защитный слой и окрашивают. Утеплитель может оказаться внутри конструкции стены при оштукатуривании по кирпичу наружной версты кладки или отделке фасада декоративными панелями, витражами, утаенным или естественным камнем. При установке внутри помещения утеплитель облицовывают гипсокартонными панелями по металлическому каркасу или оштукатуривают по сетке, далее поверхность грунтуют и окрашивают.
Кладка бутовым камнем
Натуральные каменные материалы подразделяют на камень бутовый и блоки из природного камня.
Бутовая кладка из природных камней неправильной формы максимальным размером не более 500 мм, связанных между собой строительным раствором. Для кладки применяют камни массой не более 50 кг разной конфигурации и размеров, а именно, рваный камень неправильной формы.
Блоки из природного камня получают из известняка, ракушечника, песчаника, туфа и др.В настоящее время в строительстве используют искусственный камень, природный применяют в случае экономической целесообразности - при строительстве в районе его массового залегания, при невозможности доставки других материалов и т. д.
Из бута возводят фундаменты, стены подвалов, подпорные стены и другие коснструкции. Бутовую кладку желательно вести с перевязкой швов, чередуя тычковые и ложковые камни. В местах примыканий и пересечениях нужно нужно укладывать более крупные камни постелистой формы.
Кладка "под залив" - каждый ряд камней высотой 15...20 см выкладывают насухо в распор со стенками траншеи или опалубки, пустоты заполняют щебнем и заливают жидким раствором подвижности 13... 15 см. Раствор не заполняет все отверстия, кладка получается с пустотами, что снижает ее прочность. Камни укладывают без строгой перевязки швов и устройства верстовых рядов, это менее трудоемко и не требует высокой квалификации каменщиков. Поэтому на таких фундаментах и при такой системе кладки разрешают возводить здания высотой не более двух этажей.Кладку "под лопатку" выполняют горизонтальными рядами из подбранных по высоте камней с перевязкой швов по однорядной системе перевязки. Начинают кладку с укладки наружной и внутренней верст на растворе с высотой ряда до 30 см. В промежутки между верстами набрасывают раствор подвижностью но 4...6 см и укладывают камни забутки. Образовавшиеся промежутки между камнями расщебенивают. Кладка получается достаточно прочной. Способом "под лопатку" выкладывают фундаменты, стены и столбы.
Для придания кладке большей прочности ее можно вести с облицовкой наружной стороны кирпичом по многорядной системе с перевязкой через 4 - 6 рядов.
